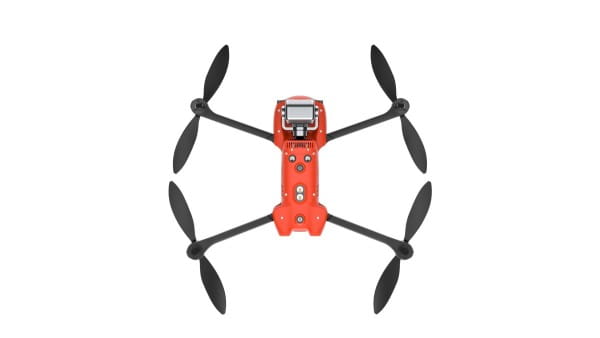

Autel EVO 2 Dual Rugged Bundle (640T- 30 Hz V2)

Tiefe Details in dunkler Umgebung sehen / erkennen können dank dem 640x512-Sensor.

Die neue Generation des Wärmebildsensors von Autel Robotics hat eine Auflösung von bis zu 640x512 bei 30 fps. Zudem ist es ist standardmäßig mit einem 13-mm-Objektiv und 16-fachem Digitalzoom ausgestattet und kann Motive in einer Entfernung von bis zu 100 m erkennen.

Einige Highlights:

• 8-fach Digitalzoom
• 640 x 512 Auflösung (thermal)
• HD-Ãœbertragung von 13 km
• ADS-B Empfänger
• 360° Hindernisvermeidung
• Modulares Zubehör
• Zentimetergenaue Positionierung mit RTK (optional)
• Max. Gegenwind von 61 km/h (17 m/s)
• Max. Flugzeit von 42 Minuten
• Max. Fluggeschwindigkeit von 72 km/h

Maximale Effizienz bei allen Betrachtungsbedingungen
EVO II Dual 640T unterstützt bis zu 10 Wärmebildpaletten, sodass Piloten mit einer Vielzahl komplexer Aufnahmeumgebungen und Missionsszenarien fertig werden können.

Bild-in-Bild-Modus
(Für bessere Situationseinschätzung)
Visuelle und thermische Bilder werden kombiniert, um den Benutzern eine schnelle Interpretation der Daten zu ermöglichen und sie bei wichtigen Entscheidungen zu unterstützen.

8K-Video, unübertroffene Klarheit
EVO II Dual 640T zeichnet mit Auflösungen von bis zu 7680 x 4320 auf. Mit 4-mal mehr Pixeln als 4K (und 16-mal mehr als HD) definieren 8K-Videos Bildschärfe und -tiefe neu.

48MP-Kamera
Der 48-Megapixel-Sensor erfasst jedes forensisch relevante Detail, um eine präzise Beweisaufnahme zu unterstützen. Sowohl Wärme- als auch RGB-Bilder werden mit eingebetteten Metadaten bereitgestellt, was das EVO II Dual 640T zum ultimativen Werkzeug für die öffentliche Sicherheit macht.

4K HDR für einen größeren Dynamikbereich
4K HDR bietet mehr Details in Lichtern und Schatten und liefert qualitativ hochwertigere Bilder aus den anspruchsvollsten Umgebungen.

360°-Hindernisvermeidung
Omnidirektionale Hindernisvermeidung mit 12 visuellen Sensoren
Ausgestattet mit 19 Sensorgruppen – darunter 12 visuelle Sensoren, die Hauptkamera, Ultraschall und zwei IMUs – kann der EVO II Dual 640T problemlos dreidimensionale Karten erstellen und Wege durch komplexes Gelände in Echtzeit planen.

Dynamic Track 2.0
Der EVO II Dual 640T kann den Ort und die Geschwindigkeit von Zielen gleichzeitig modellieren, ihre Flugbahn genau vorhersagen und sie kontinuierlich verfolgen, während er gleichzeitig bis zu 64 Objekte identifiziert.

ADS-B Empfänger
Der Empfänger erkennt die Annäherung jedes bemannten Flugobjektes in der Nähe, das ein ADS-B-Signal sendet, und gibt dem Bediener genügend Zeit, Kollisionen in der Luft zu vermeiden.

Anwendungsbereich

• Öffentliche Sicherheit
• Gefahrenabschätzung aus sicherer Entfernung oder Streife eines Bereichs während einer Untersuchung, um Arbeitskräfte für andere Aufgaben freizusetzen.
• Brandbekämpfung
• Fliegt über die Flammen, um Brandherde zu identifizieren, Opfer zu lokalisieren und die sich ändernden Bedingungen zu überwachen, um das Risiko für die Besatzungsmitglieder am Boden zu verringern.
• Verkehrsüberwachung
  Überwacht den Verkehrsfluss über ein größeres Gebiet und erkennt Verkehrsverstöße, um die Verkehrssicherheit zu erhöhen.
• Suche und Rettung
  Schnelles Auffinden von vermissten Personen durch automatisierte Missionsmodi, um größere Suchgebiete in Situationen abzudecken, in denen jede Sekunde zählt.
• Inspektion von Hochspannungsleitungen
  Fliegt zwischen Hochspannungsleitungen, um Bauschäden oder Überhitzung von elektrischen Elementen schnell zu erkennen. Sie sparen Zeit und senken Betriebskosten.
• Kartierung
  Erstellt kostengünstige 3D-Karten eines Bereichs anhand von hochauflösenden Bildern, die während eines ruhigen Flugs aufgenommen werden

1x Fluggerät (inkl. Propeller und Gimbalschutz)
1x Fernsteuerung
3x Flugakku
1x Ladegerät Flugakku
1x Ladegerät Fernsteuerung
1x Ladekabel Fernsteuerung
1x Ladehub
1x KFZ Ladegerät
1x Ersatzpropeller (Paar)
1x Transportkoffer

Technische Daten des Drohnenset

Fluggerät
Startgewicht (ohne Zubehör): 1150 g
Maximales Abfluggewicht: 2000 g

Größe (L*B*H)
508*634*111 mm (mit Propeller)
258*368*111 mm (ohne Propeller)

Flugakku: 7100 mAh

Maximale Flugzeit (ohne Wind): 38 Minuten
Maximale Schwebezeit (ohne Wind): 33 Minuten
Max. horizontale Fluggeschwindigkeit: 72 km/h
Max. Aufstiegsgeschwindigkeit: 8 m/s
Max. Abstiegsgeschwindigkeit: 4 m/s
Maximale Flugstrecke (ohne Wind): 25 km
Max. Winkelgeschwindigkeit: 120 °/s
Maximale Flughöhe:     7000 m
Maximaler Gegenwind: Stufe 8
Betriebstemperaturbereich: -10 °C~40 ℃

Betriebsfrequenz
Nicht-Japan：2,400 GHz - 2,4835 GHz；5,725 - 5,850 GHz
Japan：2,400 GHz - 2,4835 GHz；5,650 - 5,755 GHz

Sendeleistung
2.4G
FCC/ ISED：≤27dBm
SRRC/CE/MIC/RCM：≤20dBm
5.8G (außerhalb Japans); 5.7G (außerhalb Japans)
FCC/ISED/SRRC/MIC：≤27dBm
CE/ RCM：≤14dBm

Genauigkeit im Schwebeflug
Vertikal: ±0,02 m (wenn die visuelle Positionierung normal funktioniert);
±0,2 m (wenn die GPS-Positionierung normal funktioniert)

Horizontal: ±0,02 m (wenn die visuelle Positionierung normal funktioniert);
±0,5 m (wenn die GPS-Positionierung normal funktioniert)

Erfassungssystem
Typ des Erfassungssystems: Omnidirektionales Erfassungssystem

Vorwärts
Genauer Messbereich: 0.5-20 m
Erfassungsbereich: 0.5-40 m
Effektive Erfassungsgeschwindigkeit: <15m/s
Betrachtungswinkel: Horizontal: 60°, Vertikal: 80°

Rückwärts
Genauer Messbereich: 0.5-16 m
Erfassungsbereich: 0.5-32 m
Effektive Erfassungsgeschwindigkeit: <12m/s
Betrachtungswinkel: Horizontal: 60°, Vertikal: 80

Aufwärts
Genauer Messbereich: 0.5-12 m
Erfassungsbereich: 0.5-24 m
Effektive Erfassungsgeschwindigkeit: <6m/s
Betrachtungswinkel: horizontal: 65°, vertikal: 50°

Nach unten
Präziser Messbereich: 0.5-11 m
Erfassungsbereich: 0.5-22 m
Effektive Erfassungsgeschwindigkeit: <6m/s
Betrachtungswinkel: horizontal: 100°, vertikal: 80°

Links und rechts
Präziser Messbereich: 0.5-12 m
Erfassungsbereich: 0.5-24 m
Effektive Erfassungsgeschwindigkeit: <10m/s
Betrachtungswinkel: horizontal: 65°, vertikal: 50°

Betriebsumgebung
Vorwärts, rückwärts und seitlich:
Oberfläche mit klarem Muster und ausreichender Beleuchtung (Lux > 15)

Nach oben:
Erfasst diffus reflektierende Oberflächen (>20%)
(Wände, Bäume, Menschen, etc.)

Nach unten:
Oberfläche mit klarem Muster und ausreichender Beleuchtung (Lux > 15)
Erfasst diffus reflektierende Oberflächen (>20%)
(Wände, Bäume, Menschen, etc.)

Wärmebildkamera
Sensor: Ungekühltes VOx-Mikrobolometer
Objektiv: FOV H33°V26°
Objektiv Brennweite: 13 mm
Zoom: 1-16x
Sensor-Auflösung: 640x512
Pixelgröße: 12 μm
Wellenlängenbereich: 8 - 14 μm

Temperaturbereich
Modus mit hoher Verstärkung: -20° bis +150°
Modus mit niedriger Verstärkung: 0° bis +550°

Genauigkeit der Temperaturmessung
±3℃ oder ±3% vom Messwert (je nachdem, welcher Wert größer ist)
@Umgebungstemperatur-20 °C~60 °C

Genaue Temperaturmessentfernung: 2-20 Meter
Video-Auflösung: 640x512@30fps
Video-Format: MOV / MP4 (Unterstützung H.264/H.265)

Kamera-Auflösung
Infrarot-Modus: 640*512
Bild-im-Bild-Modus: 1920*1080, 1280*720

Foto-Modus
Einzelaufnahme
Serienaufnahme: 3/5 Bilder, 3 ist die Standardeinstellung
Zeitraffer: JPG: 2s/5s/7s/10s/20s/30s/60s, 5s ist die Standardeinstellung
Fotoformat: TIFF+JPG (mit irg-Datei)

Kamera für sichtbares Licht
Sensor 1/2 Zoll CMOS; 48M effektive Pixel
Objektiv FOV: 79°
Äquivalente Brennweite im 35-mm-Format: 25,6 mm
Blende: f/1.8
Schärfebereich: 0,5 m bis unendlich (mit Autofokus)
Zoom: 1-16x (bis zu 4x verlustfreier Zoom)

ISO-Bereich
Video: 100-6400
Fotos: 100-3200

Maximale Fotogröße
8000x6000（4:3）
7680x4320（16:9）
4000*3000 (4:3)
3840*2160 (16:9)

Foto-Modus
Einzelaufnahme
Serienaufnahme: 3/5 Bilder
Automatische Belichtungsreihe (AEB): 3/5 Belichtungsreihen bei 0,7 EV Bias
Zeitraffer:
JPG: 2s/5s/7s/10s/20s/30s/60s
DNG:5s/7s/10s/20s/30s/60s
HyperLight: Unterstützung (unter 4K JPEG-Format)
Langzeitbelichtung: Max. 8s
HDR-Bilder: Unterstützung (unter 4K JPEG-Format)

Bildformat: JPG (Standard); DNG
Video-Format: MP4 / MOV-Format (MPEG-4 AVC/H.264, HEVC/H.265)

Video-Auflösung
8K 7680*4320 p25/p24
6K 5760*3240 p30/p25/p24
4K 3840*2160 p60/p50/p48/p30/p25/p24
2,7K 2720*1528 p120/p60/p50/p48/p30/p25/p24
1080P 1920*1080 p120/p60/p50/p48/p30/p25/p24

Maximale Bitrate: 120Mbps

Kamera
Mechanischer Bereich
Kippen：-135° bis +45°
Schwenken：-100° bis +100°

Kontrollierbarer Drehbereich
Kippen：-90° bis +30°
Schwenken：-90° bis +90°

Kardanische Aufhängung: Drei-Achsen-Stabilisierung
Maximale Steuergeschwindigkeit (Tilt): 300 °/s
Winkelschwingungsbereich (°): ±0.005°

Fernsteuerung und Bildübertragung
Betriebsfrequenz
Nicht-Japan：2,400 GHz - 2,4835 GHz；5,725 - 5,850 GHz
Japan：2.400 GHz - 2.4835 GHz；5.650 - 5.755 GHz

Maximale Übertragungsdistanz (ungehindert, frei von Störungen)
FCC：9 km
CE：5 km

Sendeleistung
2.4G
FCC/ ISED：≤27dBm
SRRC/CE/MIC/RCM：≤20dBm
5.8G (außerhalb Japans) ; 5.7G (außerhalb Japans)
FCC/ISED/SRRC/MIC：≤27dBm
CE/ RCM：≤14dBm

Qualität der Bildübertragung in Echtzeit: 720p@30fps / 1080p@30fps
Maximale Bitrate der Echtzeit-Bildübertragung: 40Mbps
Batterie der Fernbedienung: 5000mAh
Betriebsdauer: 3 Stunden
Aufladezeit: 2 Stunden Schnellladung

Arbeitsstrom/Spannung: 1.7A / 3.7V

Intelligenter Flugakku
Kapazität (mAh): 7100 mAh
Spannung: 11.55 V
Akku-Typ: LiPo 3S
Energie: 82 Wh
Gewicht: 365 g
Ladetemperaturbereich: 5 °C bis 45 °C
Lagertemperatur und Luftfeuchtigkeit: -10~30 °C，65±20%RH
Empfohlene Lagertemperatur: 22~28 °C
Maximale Ladeleistung: 93 W
Ladedauer: 90 Minuten

Intelligenter Flugbatterie-Manager
Spannung: 13.2 V
Ladetemperaturbereich: 5°C bis 45 °C

Ladegerät
Eingang: 100-240 V, 50/60 Hz, 1,5A

Ausgang:
13,2 V ⎓ 5 A
5V⎓3A 9V⎓2A 12V⎓1,5A

Spannung: 13.2 ± 0.1 V
Nennleistung: 66 W

Speicher
SD-Speicher
Standard：32 GB,
max. unterstützt 256 GB (UHS-3-Bewertung erforderlich)
Interne Speicher: 8 GB
