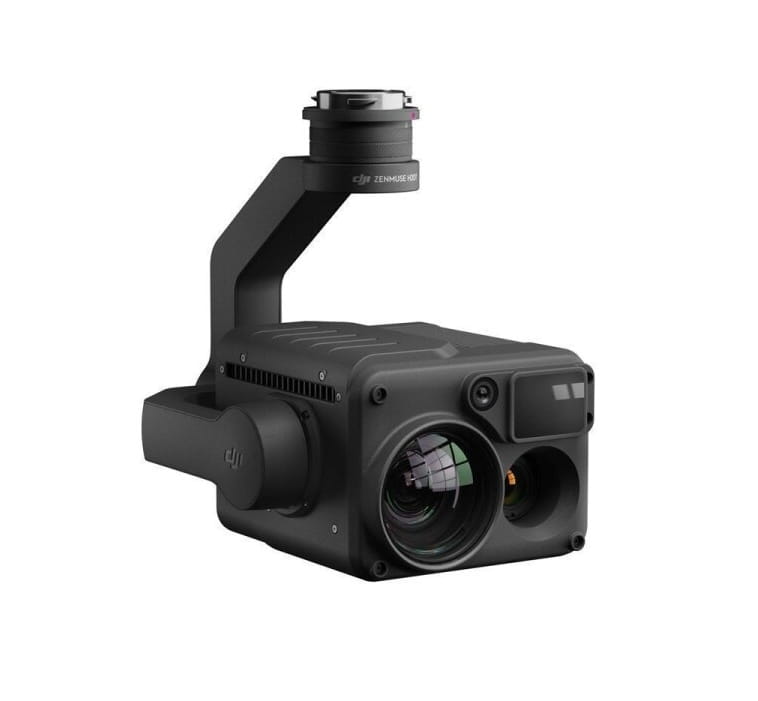

DJI Zenmuse H20T

"H" für Hybrid - DJI Zenmuse H20T

Multi-Sensor-Nutzlasten, die der Effizienz von Einsätzen eine ganz neue Bedeutung verleihen. Dank der unvergleichlichen Intelligenz und des integrierten Designs, stehen für eine Reihe von kommerziellen Drohnenanwendungen noch nie dagewesene Luftbildfunktionen zur Verfügung.

H20T – Vierfach-Sensorlösung

Merkmale

• 12 Megapixel Weitwinkelkamera
• 20 Megapixel Zoomkamera
• 1.200 m Laserentfernungsmesser
• Radiometrische Wärmebildkamera
• Schutzart IP44
• Betriebstemperatur -20° C bis 50° C
• Aktive und elektronische Bildstabilisierung
• Nachtszenen-Modus

Intelligente Funktionen

Temperaturalarm
Sie erhalten in DJI Pilot Sofortbenachrichtigungen, falls ein Objekt vorher festgelegte Temperatur-Schwellenwerte überschreitet.

Isotherme
Die Visualisierung eines bestimmten Temperaturbandes hilft dabei das Wesentliche zu erkennen.

Farbpaletten
Die Farben, in denen die Wärmebilddaten abgebildet werden, lassen sich je nach Anforderungen bestimmter Szenarien anpassen.

Verstärkungsmodi
Durch Einstellen der Verstärkungsmodi lässt sich der zu erfassende Temperaturbereich ändern: Bei hoher Verstärkung wird ein kleinerer Temperaturbereich abgedeckt, reagiert aber empfindlicher auf Temperaturunterschiede; bei niedriger Verstärkung wird hingegen ein größerer Temperaturbereich abgedeckt.

R-JPEG-Bilder
Die mit der Zenmuse H20T aufgenommenen Bilder werden im R-JPEG-Format mit eingebetteten Temperaturdaten gespeichert. Durch Importieren dieser Bilder in das Wärmebild-Analysetool von DJI lassen sich Temperaturen messen und Parameter wie Emissionsgrad und reflektierte Temperatur anpassen.

Alle benötigten Sensoren in einem Gerät.
Nehmen Sie alles auf. Aus der Nähe oder aus der Distanz. In echten lebendigen Farben oder als Wärmebild. Ein integrierter Laserentfernungsmesser (LRF) misst die Entfernung zu einem Objekt in einer Entfernung von bis zu 1.200 m. Eine leistungsstarke, integrierte Nutzlast, welche fortschrittliche intelligente Funktionen für die industriellen Drohnenplattformen von DJI entfesselt.

Nahtlose Benutzeroberfläche
Über eine neue integrierte Benutzeroberfläche können Sie schnell zwischen Weitwinkel-, Zoom- und Wärmebildkamera wechseln und eine Vorschau des Zoom-Sichtfelds (FOV) in der Weitwinkel- oder Wärmebildkameraansicht anzeigen.

KI-Stellenüberprüfung
Automatisieren Sie Routineinspektionen und erfassen Sie jedes Mal konsistente Ergebnisse. Die KI erkennt das vorab markierte Objekt und ermöglicht so in regelmäßigen und automatisierten Einsätzen eine konsistente Aufnahme.

Hochauflösendes Rasterfoto
Markieren Sie einen gewünschten Bereich in einer großflächigen Kameraansicht und die Zoomkamera nimmt automatisch eine Bilderserie mit 20 Megapixel pro Bild dieses Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert und ermöglichen so eine detailliertere Ansicht.

PinPoint (Präzise Ortung)
Sie können schnell ein sichtbares Objekt markieren und erweiterte Sensorfusions-Algorithmen liefern sofort seine Koordinaten.

Verfolgung
Identifizieren und verfolgen Sie bewegliche Motive wie Personen, Fahrzeuge und Boote mit der Auto-Zoom-Funktion, während Sie kontinuierlich den dynamischen Standort des Motivs erfassen.

Präzise Temperaturmessung
Um Risiken auszuschließen, können Sie die Temperatur eines Standorts oder eines Objekts überwachen, indem Sie einen genauen Temperaturwert aus der Luft ermitteln.

1x DJI Zenmuse H20T
1x Case

Allgemein:

Gewicht
Zenmuse H20: 678 ± 5 g
Zenmuse H20T: 828 ± 5 g

Abmessungen
Zenmuse H20: 150 × 114 × 151 mm
Zenmuse H20T: 167 × 135 × 161 mm

Schutzart: IP44
Betriebstemperatur: -20° C bis 50° C (Temperaturmessung ist nur zwischen -10° C bis 50° C verfügbar)
Lagertemperatur: -20 °C bis 60 °C
Laserklasse: 1M (nach IEC/EN 60825-1:2014)
Unterstützte Fluggeräte: Matrice 300 RTK

Gimbal

Bereich der Winkelgenauigkeit: ±0,01°
Befestigung: Abnehmbar
Steuerbarer Bereich
Nicken: -120° bis +30°
Gieren: ±320°
Mechanischer Bereich
Nicken: -132,5° to +42,5°
Gieren: ±330°
Rollen: -90° bis +60°

Zoomkamera

Sensor
1/1,7“ CMOS, 20 MP
Objektiv
DFOV: 66,6° bis 4°
Brennweite: 6,83 bis 119,94 mm (35 mm äquivalente Brennweite: 31,7 bis 556,2 mm)
Blende: f/2.8 – f/11 (Normal), f/1.6 – f/11 (Nachtszene)
Fokus: 1 m bis ∞ (Weitwinkel), 8 m bis ∞ (Zoom)
Fokusmodus
MF / AF-C / AF-S

Belichtungsmodus
Auto, Manuell
Belichtungskorrektur
±3,0 (1/3 Schrittweite)
Messmodus
Punktmessung, Mittengewichtete Messung
AE-Sperre: Unterstützt
Elektronischer Verschluss: 1 - 1/8000 s

ISO-Bereich
Video: 100 - 25600
Foto: 100 - 25600
Videoauflösung
3.840 x 2.160 bei 30 fps，1.920 x 1.080 bei 30 fps
Videoformat: MP4
Video Untertitel: Unterstützt
Fotogröße: 5.184 × 3.888 px
Fotoformat: JPEG

Weitwinkelkamera

Sensor: 1/2,3" CMOS, 12 MP

Objektiv
DFOV：82,9°
Brennweite: 4,5 mm (Entspricht im 35-mm-Format: 24 mm)
Blende: f/2.8
Fokus: 1 m bis ∞
Belichtungsmodus: Auto
Belichtungskorrektur: ±3,0 (1/3 Schrittweite)
Messmodus
Punktmessung, Mittengewichtete Messung
AE-Sperre: Unterstützt
Belichtungszeit: 1 - 1/8000 s
ISO-Bereich
Video: 100 - 25600
Foto: 100 - 25600
Videoauflösung: 1.920 × 1.080 px bei 30 fps
Videoformat: MP4
Video Untertitel: Unterstützt
Fotogröße: 4.056 x 3.040 px
Fotoformat: JPEG
Wärmebildkamera (Zenmuse H20T)
Sensor: Ungekühltes VOx Mikrobolometer

Objektiv
DFOV: 40,6°
Brennweite: 13,5 mm (Entspricht im 35-mm-Format: 58 mm)
Blende: f/1.0
Fokus: 5 m bis ∞
Digitaler Zoom
1x，2x，4x，8x
Videoauflösung
640 × 512 px bei 30 Hz
Videoformat: MP4
Bildauflösung: 640 × 512 px
Bildformat: R-JPEG (16 bit)
Pixelabstand: 12 μm
Spektralband: 8-14 μm
Wärmeempfindlichkeit (NETD): ≤50 mk bei f/1.0
Temperaturmessmethode
Punktmessung, Flächenmessung
Aufnahmebandbreite
-40° C bis 150° C (hohe Verstärkung)
-40° C bis 550° C (geringe Verstärkung)
Temperaturfehler
Unterstützt
Flachfeldkalibrierung (FFC)
Auto / Manuell
Palette
Weiß heiß / Fulgurit / Eisen Rot / Heiß Eisen / Medizinisch / Arktisch / Regenbogen 1 / Regenbogen 2 / Farbton / Schwarz heiß

Laserentfernungsmesser

Wellenlänge: 905 nm
Meßbereich
3-1.200 m (zu einer vertikalen Fläche mit ≥12 m Durchmesser und 20% Remission)
Meßgenauigkeit
± (0,2 m + D × 0,15 %)
D ist der Abstand zu einer vertikalen Fläche
Funktionen
Optischer Hybridzoom: 23x
Max. Zoom: 200x
Aufnahmen mit einem Klick
Ein Klick, um das Video oder Bild von 3 Kameras (Zoom-, Weitwinkel- und Wärmebildkamera) gleichzeitig zu speichern.
Zeigen & Zielen
Doppelklicken Sie auf die Weitwinkel-/Wärmebildkamera-Ansicht. Das System bewegt den Gimbal automatisch, um den gewünschten Punkt zu fokussieren.
Hochauflösendes Rasterfoto
Markieren Sie einen gewünschten Bereich in einer großflächigen Kameraansicht und die Zoomkamera nimmt automatisch eine Bilderserie mit 20 Megapixel pro Bild dieses Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert und ermöglichen so eine detailliertere Ansicht.
Nachtszene: Unterstützt (Zoomkamera)
Zeitstempel: Einschließlich GPS, Datum und Uhrzeit

Speicher
Unterstützte SD-Speicherkarten
MicroSD-Karte (Max. Kapazität: 128 GB, UHS-1 Geschwindigkeitsklasse U3 erforderlich)
Unterstützte Dateisysteme:
FAT32 (≤ 32 GB), exFAT (> 32 GB)

• TOSHIBA EXCERIA PRO 32 GB micro SD HC II
• SanDisk_Extreme PRO 32 GB 3 A1 micro SD V30 HC I
• TOSHIBA EXCERIA PRO 64 GB micro SD XC II
• SanDisk_Extreme PRO 64 GB 3 A2 micro SD V30 XC I
• SAMSUNG EVO 128 GB micro SD 3 XC I
• TOSHIBA EXCERIA M303E 32 GB micro SD HC I
• TOSHIBA EXCERIA M303E 64 GB micro SD XC I
• TOSHIBA EXCERIA M303E 64 GB micro SD XC I
• TOSHIBA EXCERIA M303 128 GB micro SD XC I
• SAMSUNG EVO 64 GB micro SD 3 XC I
